O Scan 3D Blue é uma nova geração de Scanner óptico 3D na tecnologia inovadora de fonte de luz LED azul com faixa de frequência estreita. Esta nova linha de scanner permite medições mais rápidas e precisas em qualquer condição de iluminação ambiente, com um excelente custo benefício.

O Scan 3D Blue é uma nova geração de Scanner óptico 3D na tecnologia inovadora de fonte de luz LED azul com faixa de frequência estreita. Esta nova linha de scanner permite medições mais rápidas e precisas em qualquer condição de iluminação ambiente, com um excelente custo benefício. O sistema da Smartech representa a mais alta classe de sistema de medição sem contato dedicado a medir objetos complicados em forma e tamanho, desenvolvido para aumentar a confiabilidade metrológica em ambientes de produção. Características como tamanho compacto, carenagem mecânica robusta torna o produto confiável e portátil e a utilização da tecnologia de fonte LED azul de faixa de frequência estreita permite medir objetos em qualquer condição de iuminação ambiente e assegura longo tempo de vida útil ao sistema. O Scanner é certificado de acordo com os ensaios definidos na norma alemã VDI/VDE 2634.

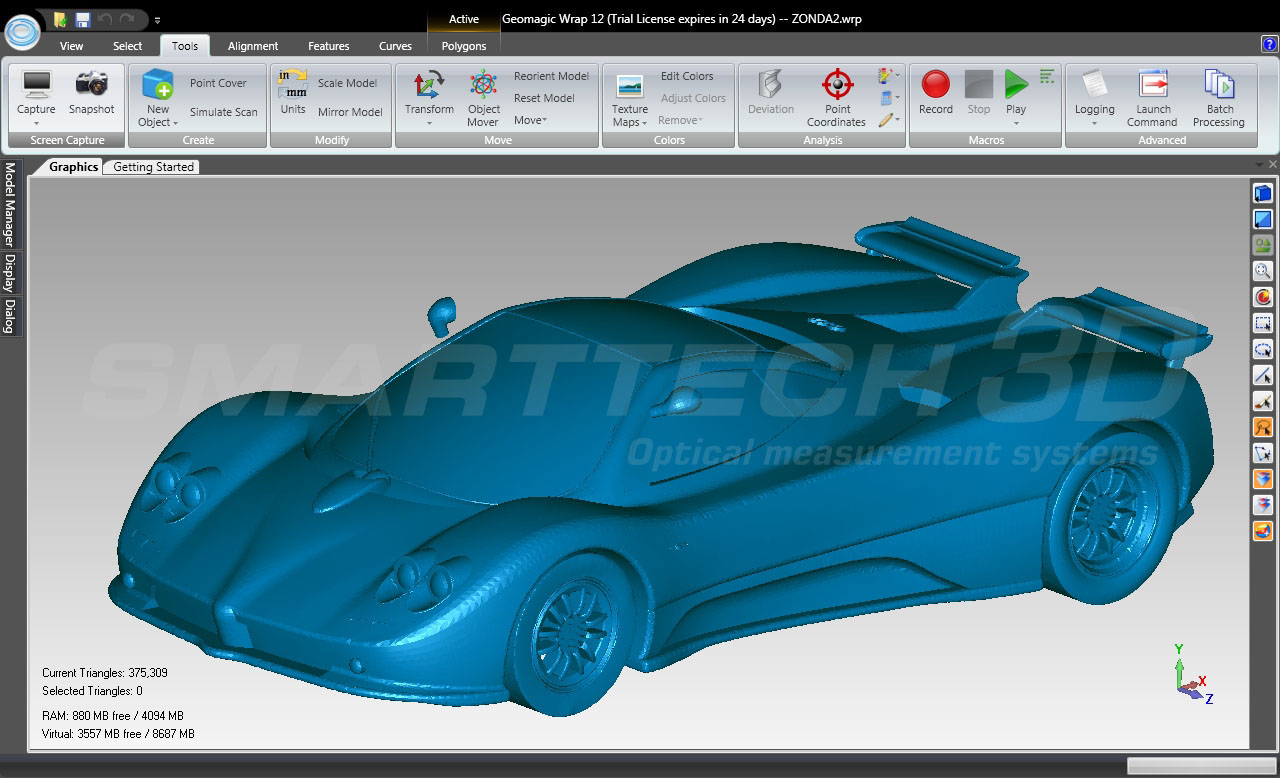

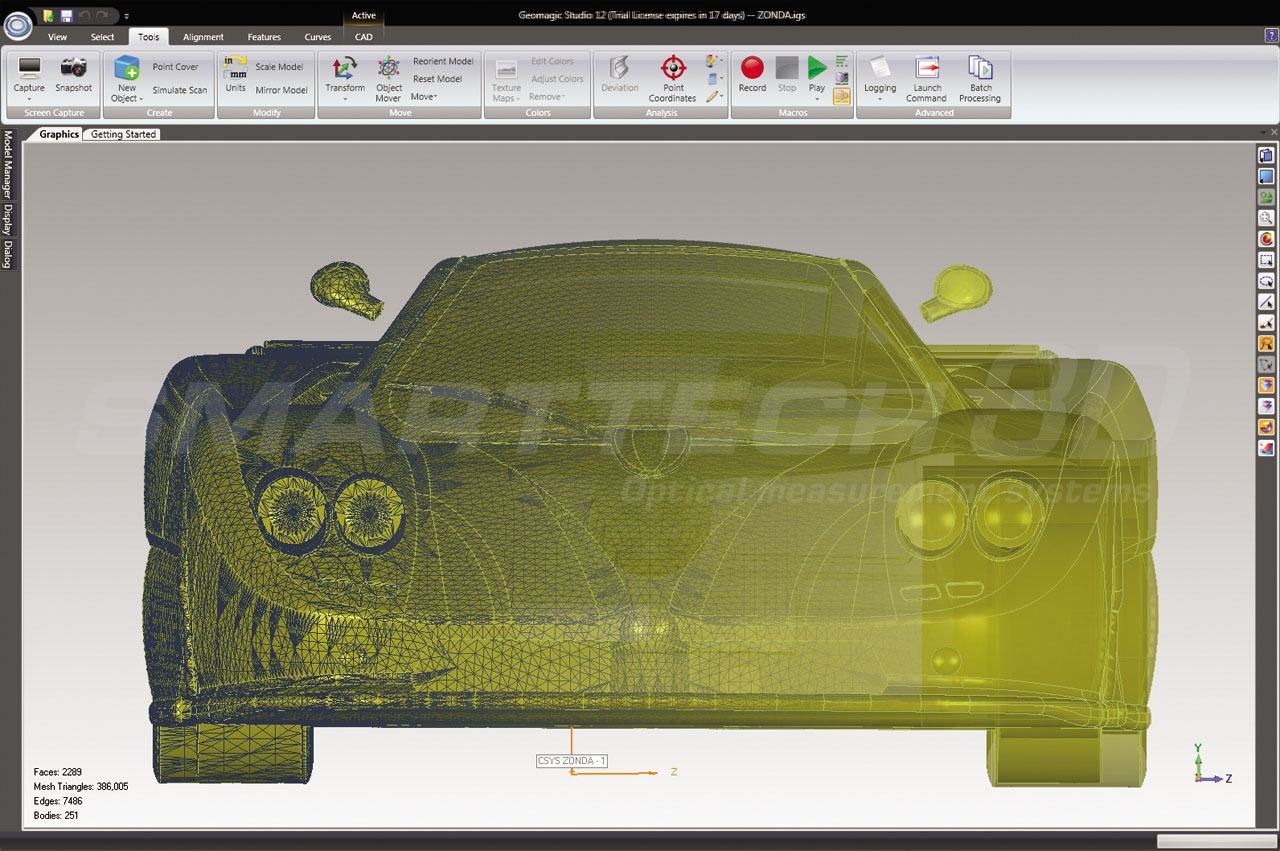

O Scan3D BLUE é a melhor solução para scanning 3D, com resolução de 10 MPix e densidade de pontos de até 330 points/mm2), permitindo resultados precisos e detalhados da peça. O sistema é integrado a softwares de medição tridimensional e softwares de CAD high end no mercado, possibilitando análises dimensionais avançadas e a engenharia reversa. O recuso opcional de mesa rotativa CNC permite um processo de medição totalmente automatizado para objetos até 200 kg. Peças maiores podem ser medidas com a movimentação do sistema em relação a referências marcadas na peça, permitindo o uso em grandes dimensões.

  • Operação Plug and Scan, sem necessidade de recalibração pelo usuário
  • Tecnologia de iluminação por LED, permitindo longa vida ao sistema em qualquer condição de iluminação
  • Resolução do sensor de imagem: 2, 5, 10 Mpixels
  • Tempo de medição: a partir de 1 segundo
  • Testado e certificado metrologicamente
  • Carenagem mecânica robusta e selado contra impurezas
  • Sistema interno de absorção e proteção contra choques
Tecnologia de Scanning Luz estruturada de LED azul com faixa de frequência estreita
Resolução do sensor de imagem 10; 5; 2 Mpix
Campo de medição [mm2] 150×200 – 1200×1600
Distância entre pontos [mm] 0,04 – 0,40
Densidade de pontos [pontos/mm2] 5 – 330
Número de pontos por aquisição 2 – 10 milhões
Scanning de textura Não
Tempo de Scanning 1 – 5 s
