Endoscópios Industriais

Visualização de detalhes através de orifícios e em espaços confinados de difícil acesso

  • banner_esdoscopio_produto
A Photonita disponibiliza uma linha completa de endoscópios para inspeção visual. A aplicabilidade dessa tecnologia é bastante ampla, permitindo a visualização de regiões de difícil acesso. Os endoscópios, com sua flexibilidade e dimensão reduzida, possibilitam que, por pequenos orifícios, seja possível inserir uma sonda com iluminação própria, que permite visualizar o interior de regiões confinadas ou de difícil acesso. Os diversos sistemas permitem a visualização ao vivo da região sendo investigada, bem como fotografar e gravar o ensaio.

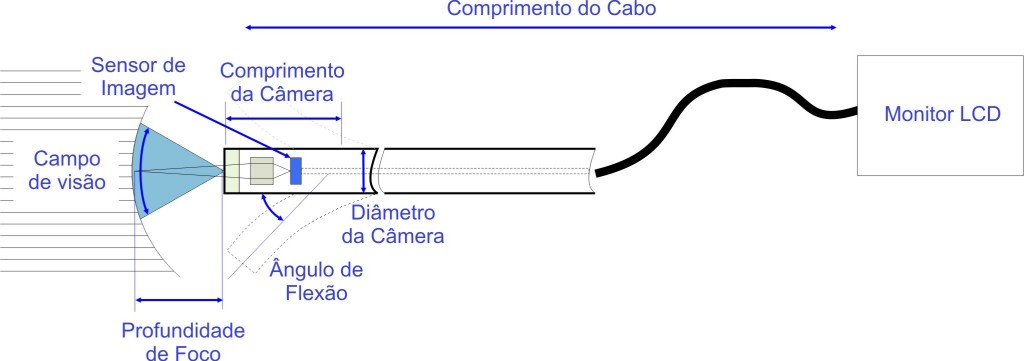

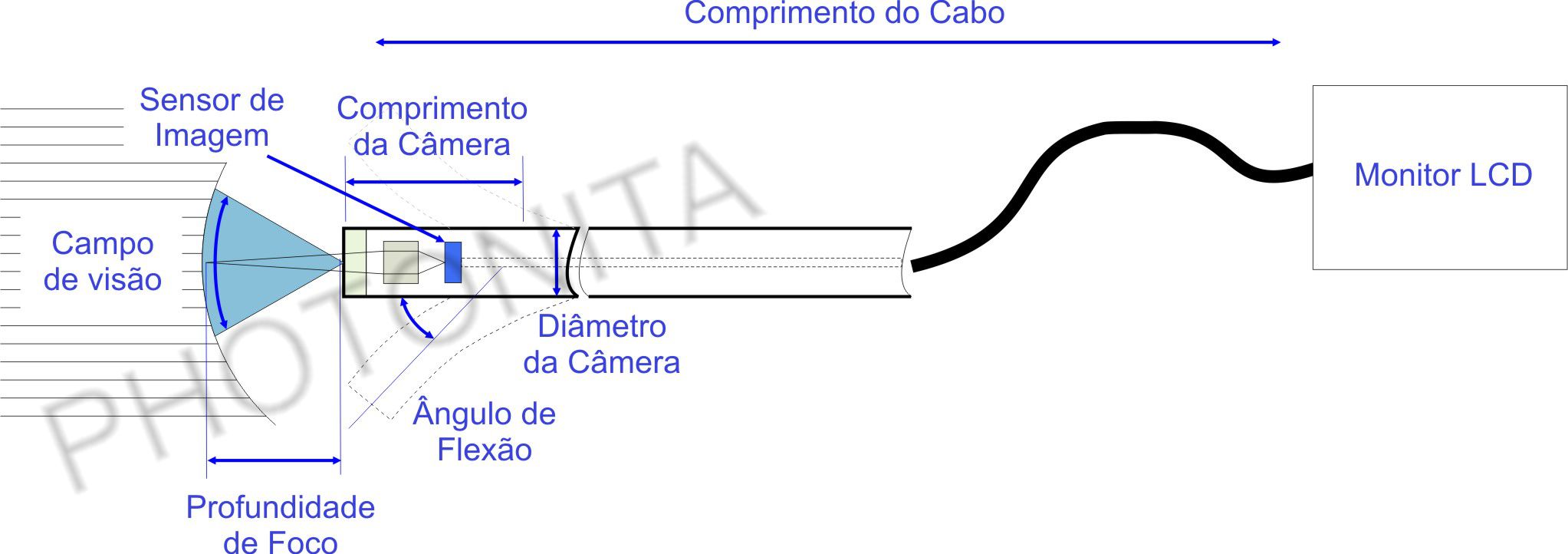

A especificação de um endoscópio industrial é formada por diversas características. A seguir apresentamos graficamente um resumo dos principais pontos a serem observados para se definir o equipamento adequado para sua aplicação.

endoscopio

PZR

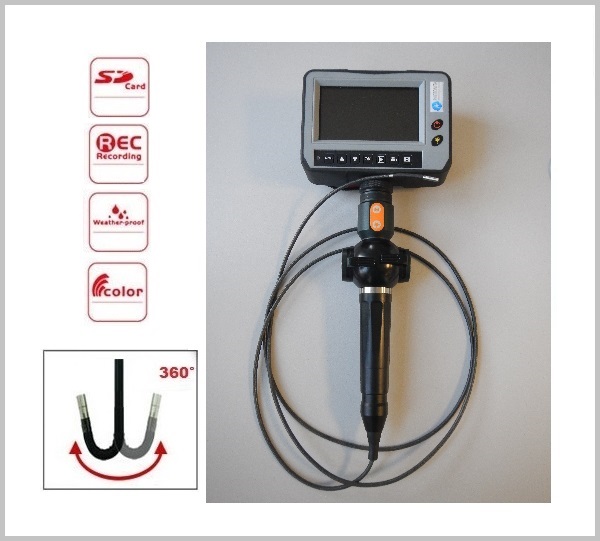

Endoscópios SÉRIE PZR

  • Display em LCD de 4,3″;
  • Diâmetro da câmera em versões de 2,0 mm, 2,8 mm, 4 mm, 5,5 mm e 6mm;
  • Versões com articulação em duas (2-way) ou quatro vias(4-way), com ângulo de flexão maior que 120 graus;
  • Opções de sonda com câmera frontal, lateral e dual (visão frontal e lateral);
  • Cabo flexível em tungstênio, aço inox ou poliuretano, com comprimentos de 1,0 m a 10,0 m;
  • Sistema de iluminação por LEDs ou fibra óptica, adequada para volumes maiores de inspeção;
  • Peso aproximado: 800 g;
  • Bateria recarregável com tempo de uso de aproximadamente 4 horas;
  • Saída de vídeo padrão para conexão em monitor externo;
  • Gravação de fotos e vídeos em cartão tipo SD;
  • Acompanha carregador (bivolt automático) e maleta rígida para transporte e uso em campo.
Modelo Nível IP Diâmetro da Câmera Comprimento da Câmera Profundidade de foco Comprimento do cabo Articulação da câmera Campo de visão Tipo de iluminação Resolução de vídeo
PZR201F IP66 2,0 mm 7 mm 3 – 30  mm 1,0 m 4-way 90° LED 640X480
PZR20XD IP66 2,0 mm 7 mm 3 – 30  mm 1,0 a 2,0 m sem articulação 90° LED 640X480
PZR30XF IP66 2,8 mm 10 mm 5 – 40  mm 1,0 a 3,0 m 4-way 80° LED 640X480
PZR30XD IP66 2,8 mm 10 mm 5 – 40 mm 1,0 a 3,0 m sem articulação 80° LED 640X480
PZR40XF IP66 4,0 mm 18 mm 8 – 200  mm 1,0 a 3,0 m 4-way 120° LED 640X480
PZR40XT IP66 4,0 mm 18 mm 8 – 200 mm 1,0 a 5,0 m 2-way 120° LED 640×480
PZR40XD IP66 4,0 mm 18 mm 8 – 200 mm 1,0 a 10  m sem articulação 120° LED 640X480
PZR60XF IP67 5,5 mm 20 mm 10 – 200  mm 1,0 a 10 m 4-way 120° LED 640X480
PZR60XT IP67 5,5 mm 20 mm 10 – 200 mm 1,0 a 10 m 2-way 120° LED 640×480
PZR60XD IP67 5,5 mm 20 mm 10 – 200 mm 1,0 a 10 m sem articulação 120° LED 640X480
PZR60XF-H IP67 6,0 mm 20 mm 10 – 200 mm 1,0 a 3 m 4-way 140° Fibra 640×480
PZR60XT-H IP67 6,0 mm 20 mm 10 – 200 mm 1,0 a 3 m 2-way 140° Fibra 640×480
PZR60XDSF Dual IP66 6,0 mm 27 mm F:10-100 mm L: 5-50mm 1,0 a 3,0 m 4-way F: 140°L: 90° LED 640×480
PZR60XDST Dual IP66 6,0 mm 27 mm F:10-100 mm L: 5-50mm 1,0 a 5,0 m 2-way F: 140°L: 90° LED 640×480
PZR60XDS Dual IP66 6,0 mm 27 mm F:10-100 mm L: 5-50mm 1,0 a 8,0 m Sem articulação F: 140°L: 90° LED 640×480

(X) – No código do modelo o X deve ser substituído pelo comprimento do cabo. Por exemplo: PZR402F indica equipamento com cabo de 2m.

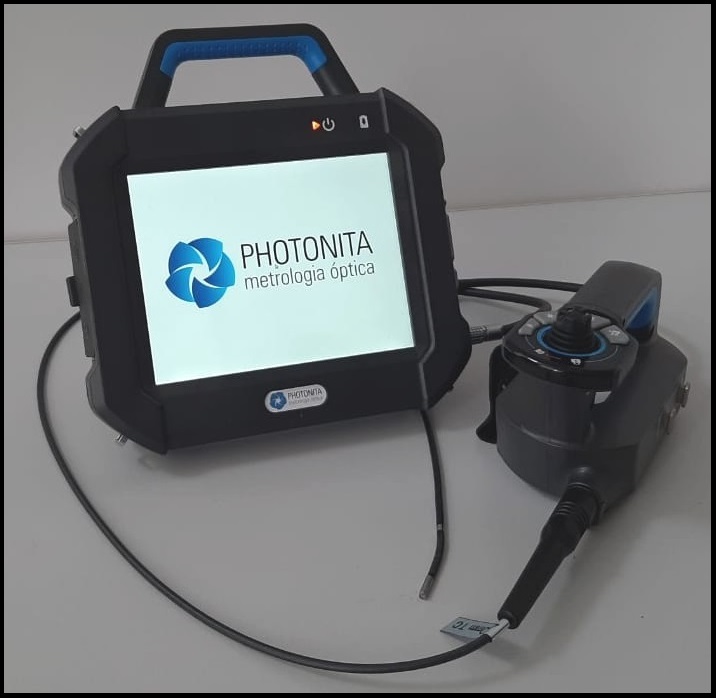

Endoscópios SÉRIE PZY

  • Display com tecnologia touch com 8” e resolução HD;
  • Diâmetro da câmera em versões de 2,8mm, 3,9mm e 6mm;
  • Opções de sonda com câmera lateral (visão em 90 graus) ou duais (visão frontal e lateral);
  • Resolução HD conforme o diâmetro da câmera;
  • Iluminação de alta potência guiada por fibra óptica;
  • Articulação em 4 direções (4-way) com grande amplitude feita por joystick motorizado;
  • Cabo flexível revestido em malha de tungstênio com comprimentos de 1,0 m a 8,0 m;
  • Sistema trocável de cabos para trabalhar com diferentes comprimentos e diâmetros;
  • Nível de proteção IP67;
  • Baterias recarregáveis com tempo de uso de 2 a 3 horas;
  • Saída HDMI para conexão em monitor externo;
  • Gravação de fotos e vídeos em cartão tipo SD;
  • Inserção de caracteres em fotos através da tela touch screen;
  • Acompanha carregador (bivolt automático), baterias reserva e maleta rígida para transporte e uso em campo.
Modelo Diâmetro da Câmera Comprimento da Câmera Profundidade de foco Comprimento do cabo Ângulo de flexão Resolução da câmera Posição câmera Tipo de iluminação
PZY30XF 2,8 mm 7mm 3 – 50mm 1 a 2m 80° 624 x 624 Frontal Led
PZY40XSVF 3,9mm 15,5mm 5 – 80 mm 1 a 3m 90° 1280 x 720 Lateral Led
PZY40XF 3,9mm 15,5mm 7 – 80 mm 1 a 5m 110° 1024 x 768 Frontal Led
PZY40XF-H 3,9mm 13,5mm 5 – 80 mm 1 a 3m 110° 1280 x 720 Frontal Fibra
PZY60XF 6mm 13,5mm 7 – 80 mm 1 a 8m 80° 1024 x 768 Frontal Led
PZY60XF-H 6mm 10mm 8 – 150 mm 1 a 3m 80° 1280 x 720 Frontal Fibra
PZY60XDSF 6mm 21,5mm F: 7 – 80 mm L: 3 – 30mm 1 a 8m F:110° L:90° 720 x 576 Frontal Lateral Led
PZY60XIRF 6mm 21,5mm 50 mm-∞ 1 a 3m 80° 720 x 576 Frontal Led infravermelho

(X) – No código do modelo o X deve ser substituído pelo comprimento do cabo. Por exemplo: PZY402F indica equipamento com cabo de 2m.

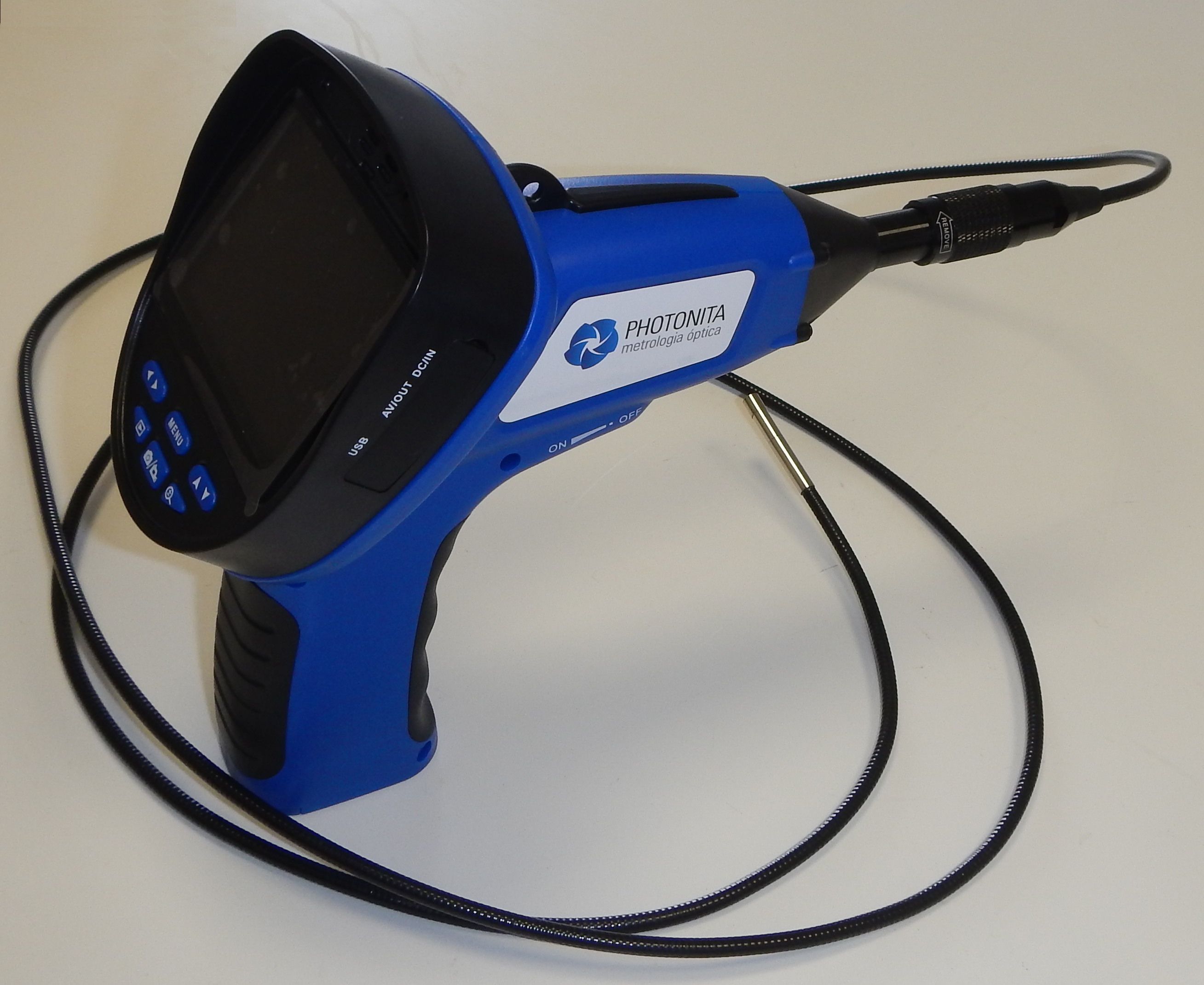

PZXXXD

Endoscópios SÉRIE PZ                                   → Baixar Folder Série PZ (PDF)

  • Display em LCD de 3,5″;
  • Diâmetro da câmera em versões de 3,9 mm, 6,0 mm, 8,5 mm e 10 mm;
  • Opção de câmera dual (frontal e lateral) com diâmetro de 6mm;
  • Endoscópio sem articulação;
  • Cabo semi-rígido com comprimento de 1,0 m a 5,0 m e extensível a até 10m;
  • Nível de proteção IP66;
  • Peso aproximado: 800 g;
  • Bateria recarregável com tempo de uso de aprox. 4 horas;
  • Saída de vídeo padrão para conexão em monitor externo;
  • Gravação de fotos e vídeos em cartão tipo SD;
  • Acompanha carregador (bivolt automático) e maleta para transporte e uso em campo.
Modelo Tamanho da tela Nível IP Diâmetro da Câmera Comprimento da Câmera Profundidade de foco Comprimento do cabo Resolução de vídeo
PZ40XD LCD 3,5¨ IP66 3,9 mm 20 mm 10 – 100 mm 1,0 a 3 m 640X480
PZ60XD LCD 3,5¨ IP66 6,0 mm 38 mm 15 – 100 mm 1,0 a 5 m 640×480
PZ60XDS LCD 3,5¨ IP66 6,0 mm 38 mm dual 15 – 100 mm 1,0 a 3 m 640×480
PZ80XD LCD 3,5¨¨ IP66 8,5 mm 56 mm 10 – 150 mm 1,0 a 5 m 640X480
PZ90XD LCD 3,5¨¨ IP66 10 mm 56 mm 25 – 150 mm 1,0 a 5 m 640X480

(X) – No código do modelo o X deve ser substituído pelo comprimento do cabo. Por exemplo: PZ402D indica equipamento com cabo de 2m.

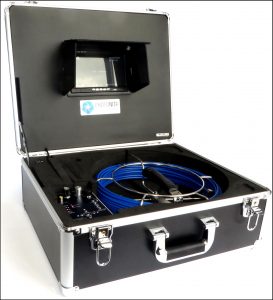

Endoscópios SÉRIE PE                                        → Baixar Folder Série PE (PDF)

  • Display em LCD de 7″, com opção até 15″;
  • Endoscópio sem articulação para inspeção de dutos, tubulações de aço inox, vasos de pressão;
  • Cabo flexível montado em estrutura de fibra de vidro com comprimento de 20 m a até 150 m;
  • Cabo organizado em carretel, com opção de contagem de metros automática;
  • Diâmetros de câmera em versões de 6 mm, 12 mm, 17 mm, 23 mm, 40 mm e 50 mm de diâmetro;
  • Compatível com todos os cabos da série PZ, com diâmetros de 3,9 a 10 mm de diâmetro;
  • Câmera em aço inox a prova d’ água, com nível de proteção IP 68 submergível;
  • Acompanha skids de centralização em diversas medidas;
  • Bateria recarregável com tempo de uso de aprox. 4 horas;
  • Saída de vídeo padrão para conexão em monitor externo;
  • Gravação de fotos e vídeos em cartão tipo SD ou pendrive;
  • Opção de sistema com teclado para registro de informações nas fotos;
  • Acompanha carregador (bivolt automático) e maleta para transporte e uso em campo.
Modelo Tamanho da tela Nível IP Diâmetro da Câmera Comprimento da Câmera Profundidade de foco Comprimento do cabo Leds de iluminação Ângulo de abertura Resolução de vídeo
PE07X0 LCD 7¨ IP66 7,0 mm 38 mm 15 – 100 mm 20 m 4 Leds 60° 720X576
PE12X0 LCD 7¨ IP68 12 mm 115 mm considerando a mola 15 – 150 mm 20/ 30 / 50 m (*) 6 Leds 65° 720X576
PE17X0 LCD 7¨ IP68 17 mm 22 mm (145 mm considerando a mola) 15 – 150 mm 20/ 30 / 50 m  (*) 6 Leds 70° 720X576
PE23X0 LCD 7¨ IP68 23 mm 45 mm (120 mm considerando a mola) 15 mm  – ∞ 20/ 30 / 50 m  (*) 12 Leds ≥100° 720X576
PE40X0 LCD 7′ IP68 40 mm  76 mm (295 mm considerando a mola)  15 mm – ∞ até 150 m (*)  42 Leds  ≥100°  720X576
PE50X0 LCD 7″ IP68 50 mm  84 mm (304 mm considerando a mola)  15 mm – ∞ até 150 m (*)  30 Leds  ≥100°  720X576

(X) – No código do modelo o X deve ser substituído por 2, 3 ou 5, para comprimentos de 20, 30 ou 50 metros respectivamente.

(*) Cabos disponíveis em outras medidas sob consulta.

DelonVTSeries

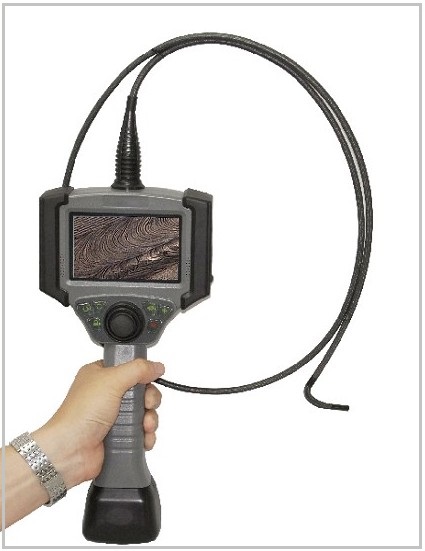

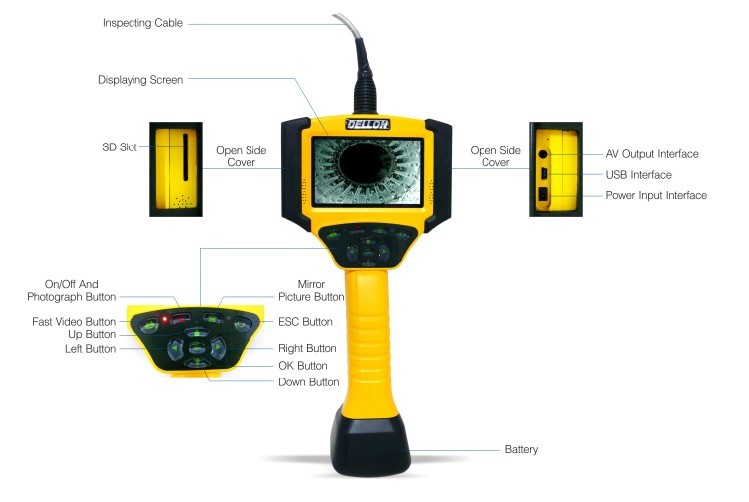

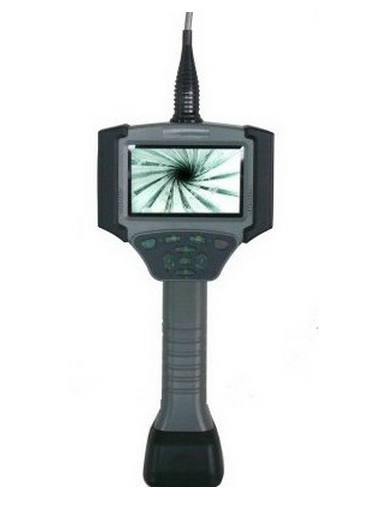

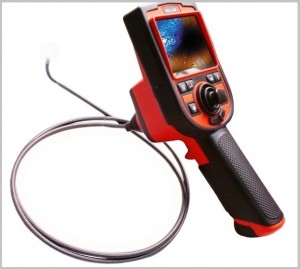

Endoscópios SÉRIE VT                                                   → Baixar Folder Série VT (PDF)

  • Display em LCD de 4,3″;
  • Diâmetro da câmera em versões de 4,5 mm e 6,5 mm;
  • Articulação com joystick de quatro direções (4-way)
  • Ângulo de flexão maior que 90 graus;
  • Cabo flexível com comprimento de 1,5 m a 6,0 m;
  • Nível de proteção IP64 ou IP67 dependendo do modelo;
  • Peso aproximado: 800 g com cabo de 1,5 m;
  • Bateria recarregável destacável com tempo de uso de 4 a 5 horas;
  • Formato anatômico;
  • Saída de vídeo padrão para conexão em monitor externo;
  • Gravação de fotos e vídeos em cartão tipo SD;
  • Acompanha carregador (bivolt automático) e maleta rígida para transporte e uso em campo.
Modelo Tamanho da tela Nível IP Diâmetro da Câmera Comprimento da Câmera Profundidade de foco Comprimento do cabo Articulação da câmera Ângulo de flexão Resolução de vídeo
VT4XX0F LCD 4,3¨ IP64 4,5 mm 20 mm 8 mm – 80 mm 1,5 /3,0 m 4-way ≥90° 640×480
VT6XX0F LCD 4,3¨ IP64/IP67 6,5 mm 18 mm 15 mm – ∞ 1,5 / 3,0 m 4-way ≥90° 720×576
VT8XX0F LCD 4,3¨ IP64/IP67 8,5 mm 21 mm 15 mm – ∞ 1,5 / 3,0 / 6,0 m 4-way ≥90° 720×576

(XX) – No código do modelo o XX deve ser substituído pelo comprimento do cabo. Por exemplo: VT4150F indica equipamento com cabo de 1,5m.

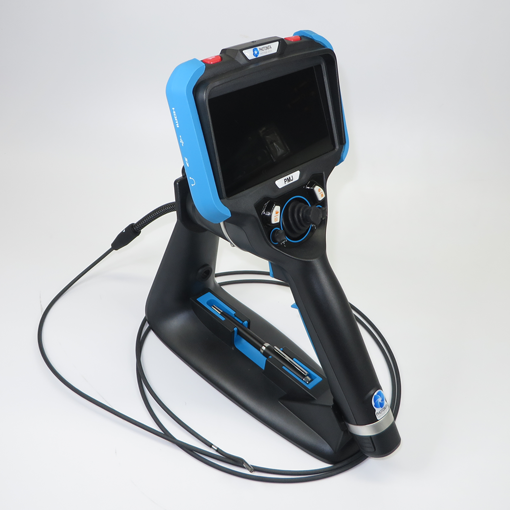

Endoscópios SÉRIE PMJ                      → Baixar Folder Série PMJ (PDF)

  • Display OLED com tecnologia touch com 5,5” e resolução HD;
  • Diâmetro da câmera em versões de 2,2 mm, 2,8 mm, 4,0 mm e 6,0 mm;
  • Resolução HD conforme o diâmetro da câmera;
  • Iluminação de alta potência guiada por fibra óptica para os modelos de 4mm e 6mm;
  • Articulação em 4 direções (4-way) com grande amplitude feita por joystick mecânico;
  • Cabo flexível revestido em malha de tungstênio com comprimentos de 1,0 m a 3,0 m;
  • Sistema trocável de cabos para trabalhar com diferentes comprimentos e diâmetros;
  • Nível de proteção IP67;
  • Peso aproximado: 950 g com cabo de 2 m;
  • Baterias recarregáveis com tempo de uso de 2 a 3 horas;
  • Saída HDMI para conexão em monitor externo;
  • Gravação de fotos e vídeos em cartão tipo SD;
  • Formato anatômico com acesso aos controles de forma fácil e prática com uma das mãos;
  • Suporte magnético para fixação do equipamento;
  • Inserção de caracteres em fotos através da tela touch screen;
  • Acompanha carregador (bivolt automático), baterias reserva e maleta rígida para transporte e uso em campo.
Modelo Tamanho da tela Nível IP Diâmetro da Câmera Comprimento da Câmera Profundidade de foco Comprimento do cabo Articulação da câmera Ângulo de flexão Resolução de vídeo
PMJ20XF LCD 5,5¨ IP67 2,2 mm 5 mm 3 mm – 50 mm 1,0 / 2,0 m 4-way ≥100° 400X400
PMJ30XF LCD 5,5¨ IP67 2,8 mm 4 mm 3 mm – 50 mm 1,0 / 2,0 m 4-way ≥110° 400X400
PMJ40XF-H LCD 5,5¨ IP67 4,0 mm 8 mm 8 mm – 150 mm 1,0  / 2,0 / 3,0 m 4-way ≥120° 1280X720
PMJ60XF-H LCD 5,5″ IP67 6,0 mm 12 mm 8mm – 150 mm 1,0  / 2,0 / 3,0 m 4-way ≥120° 1280X720

(X) – No código do modelo o X deve ser substituído pelo comprimento do cabo. Por exemplo: PMJ602F-H indica equipamento com cabo de 2,0m.

DSeries

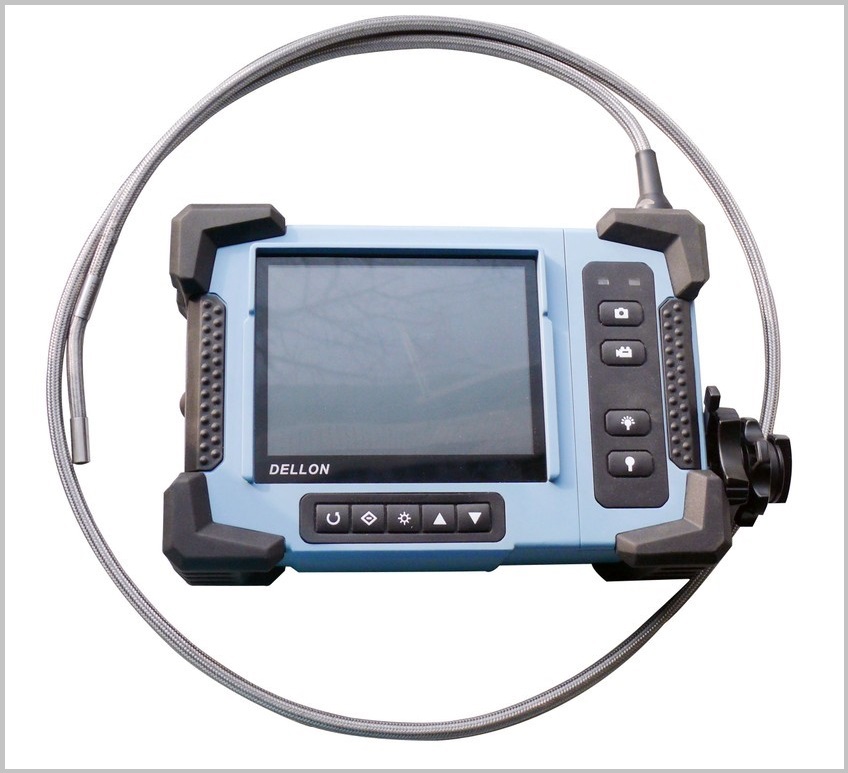

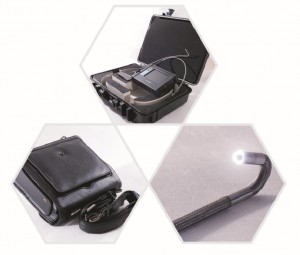

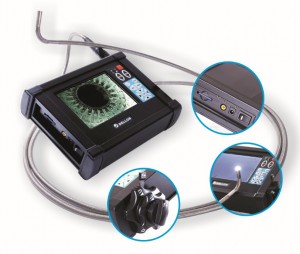

Endoscópios SÉRIE D                                       → Baixar Folder Série D (PDF)

  • Display em LCD de 5,8″;
  • Câmeras intercambiáveis com diâmetros de 6,5 mm e 8,5 mm;
  • Articulação removível com joystick de quatro direções (4-way)
  • Ângulo de flexão maior que 90 graus;
  • Cabo flexível com comprimento de 1,5 m a 8,0 m;
  • Nível de proteção IP64 ou IP67 dependendo do modelo;
  • Bateria recarregável destacável com tempo de uso de 4 a 5 horas;
  • Saída de vídeo padrão para conexão em monitor externo;
  • Gravação de fotos e vídeos em cartão tipo SD;
  • Acompanha bateria, carregador  (bivolt automático) e maleta rígida para transporte e uso em campo.
Modelo Tamanho da tela Nível IP Diâmetro da Câmera Comprimento da Câmera Profundidade de foco Comprimento do cabo Articulação da câmera Ângulo de flexão Resolução de vídeo
D4XX0 LCD 5,8¨ IP64/IP67 4,5 mm 20 mm 8 mm – 80 mm 1,5 / 3,0 m 4-way ≥90° 640×480
D6XX0 LCD 5,8¨ IP64/IP67 6,5 mm 18 mm 15 mm – ∞ 1,5/3,0/6,0 m 4-way ≥90° 720X576
D8XX0 LCD 5,8¨ IP64/IP67 8,5 mm 21 mm 15 mm – ∞ 1,5/3,0/6,0/8,0m 4-way ≥90° 720X576

(XX) – No código do modelo o XX deve ser substituído pelo comprimento do cabo. Por exemplo: D8800F indica equipamento com cabo de 8,0m.

Visualização de detalhes através de orifícios e em espaços confinados de difícil acesso.

  • Inspeção de partes internas de máquinas, sistemas e motores, evitando eventual desmonte para diagnóstico e avaliação de defeitos.
  • Controle de qualidade na montagem de sistemas complexos.
  • Visualização interna de tubulações na área petroquímica, de esgotos, água e gás, na busca de indícios de desgaste, corrosão, entupimentos e bloqueios.
  • Visualização de chaminés, boilers, trocadores de calor e sistemas de exaustão.
  • Inspeção de turbinas, câmaras de combustão e hélices.
  • Verificação de soldas e juntas em tubulações.
  • Visualização de áreas críticas e de difícil acesso.
  • Inspeção de bagagens por força policial e de fiscalização.
