Interferômetro radial de altíssima resolução para medição óptica de forma e dimensão em superfícies de revolução.
- English Brochure (PDF)

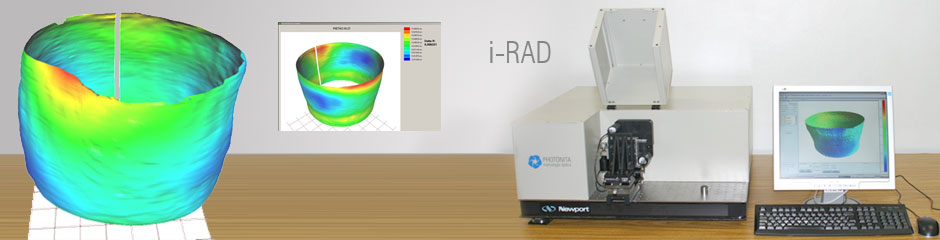

O I-Rad é um interferômetro radial de luz branca totalmente automatizado para a medição óptica 3D da forma e dimensão de peças de revolução. Possui uma tecnologia de medição inédita. A interferometria radial permite a digitalização de superfícies de revolução como furos e eixos, com enorme detalhamento e altíssima resolução.
A medição de forma e dimensão ocorre sobre toda a superfície da peça, e não somente sobre uma seção, como nos sistemas de medição tradicionais. A peça fica estática durante a medição, evitando erros existentes em partes móveis de máquinas de medir (eixos, mesas rotativas, etc.).
- Medição de forma e dimensão sobre uma área completa da peça
- Equipamento totalmente automatizado;
- Alta densidade de pontos com altíssima resolução radial
- Medição automatizada e rápida
- Possibilidade de medição comparativa com a própria peça, antes e depois de um teste funcional do componente;
- Medição realizada com a peça estática, eliminando erros de movimentos

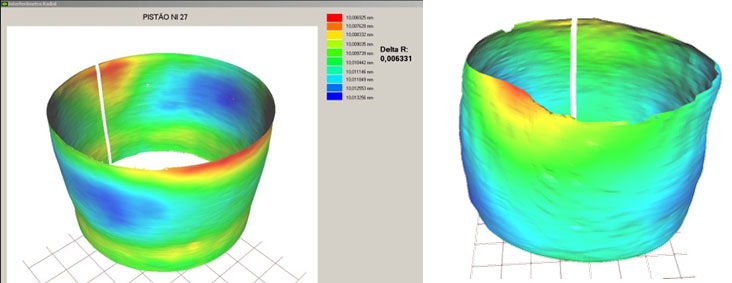

- Grande detalhamento da área medida, com até 200.000 pontos medidos em cada aquisição, possibilitando o pleno conhecimento da geometria da peça a medir;
- Software gráfico de medição e programação, com recursos para processamento de nuvens de pontos e extração de parâmetros geométricos normalizados.
- Avaliação dimensional 3D completa
- Medição de cilindricidade, circularidade e retitude em superfícies de revolução
- Avaliação de desgaste em componentes, com medição da quantidade de remoção de material em mm3
- Poderosa tecnologia para controle de qualidade, teste e desenvolvimento de novos produtos.
| Item | Medida |
|---|---|
| Faixa de Medição – Diâmetros internos: | 50 – 200 mm |
| Faixa de Medição – Diâmetros externos: | 1 – 50 mm |
| Profundidade de medição: | até 200 mm |
| Repetibilidade: | ± 0,0002 mm |
| Incerteza para medição de forma: | ± 0,001 mm |
| Incerteza para medição dimensional: | ± 0,002 mm |
| Resolução: | 0,05 µm |
| Pontos medidos: | 200 mil |
- Albertazzi Fringe 2005: Palestra do Prof. Armando Albertazzi apresentada no Congresso Fringe 2005 sobre interferometria de luz branca aplicada à medição de superfícies cilíndricas externas.
- Artigos I-RAD:Artigo dos Profs. Armando Albertazzi e André de Souza sobre um interferômetro radial para medição de superfícies cilíndricas. Em inglês.
- Exemplos I-Rad: Apresentação com exemplos de aplicação do Sistema I-Rad da Photonita
- I-RAD folder: Folder do produto em inglês.
- I-RAD Presentation: Apresentação sobre o produto I-Rad
- Serviços I-RAD: Apresentação sobre os tipos de serviço que a Photonita presta com seu produto I-Rad.
