Brunitest

Análise 360 graus em um clique

  • 940_brunitest002
  • 940_brunitest003
  • 940_brunitest001
O BruniTest é um sistema inédito para a avaliação da qualidade de superfícies brunidas. Possui a capacidade de inspecionar de forma rápida e automatizada o interior de cilindros brunidos e medir automaticamente parâmetros do processo, como ângulos entre riscos do brunimento, distâncias entre riscos, rugosidade, etc.

Atualmente o BruniTest está em uso nas seguintes montadoras e fabricantes de motores:

ford     gm     fpt     mercedesbenz     whb

Sistema Óptico panorâmico para a inspeção e medição dos ângulos de brunimento em cilindros.

O BruniTest possui três modos de operação, que podem ser instalados sobre uma mesma base mecânica.

Módulo de 360º

O Módulo 360º utiliza uma inédita óptica panorâmica para visualizar o interior do cilindro ao longo de toda a circunferência, permitindo uma avaliação sobre toda uma área do cilindro. Possibilita o mapeamento automatizado e preciso dos ângulos de brunimento do interior do cilindro, fornecendo um relatório muito rico a respeito do processo de brunimento.

Módulo de 100x

O Módulo 100X possui uma óptica de ampliação para visualizar uma pequena área (0,9 x 1,3 mm) com uma ampliação de 100 vezes, atendendo ao requisito de inspeção normalizado pela maioria dos fabricantes de motores. É ideal para avaliação visual da qualidade dos riscos do brunimento, inspeção detalhada de defeitos indicados pelo Módulo de 360º e para uma medição de ângulos mais detalhada.

brunitest_modrugosidade

Módulo de Rugosidade

O módulo de medição de rugosidade consiste de um sistema mecânico que se acopla a um rugosímetro comercial. Sua configuração endoscópica flexível possibilita a rotação em 360 graus do dispositivo, bem como ao longo de todo o comprimento do cilindro sendo avaliado. Isso faz com que o rugosímetro possa ser posicionado facilmente ao longo de toda a superfície interna do cilindro, bem como permite que as posições para avaliação da rugosidade possam ser facilmente repetidas de acordo com um procedimento operacional padrão definido pelo cliente.

Brunitest Modelo Portátil

Brunitest Portátil

No Brunitest portátil, o equipamento vai até o bloco de motor a ser medido. Essa versão foi desenvolvida com o propósito de permitir seu deslocamento até o processo, bem como a realização de medições tanto em ambiente laboratorial como em chão de fábrica. Seu design proporciona o manuseio adequado para a realização das medições diretamente no bloco a ser inspecionado. O equipamento é fornecido com uma caixa de transporte que acomoda todos os seus módulos de medição e o seu software é instalado em um notebook.

Brunitest Modelo Bancada

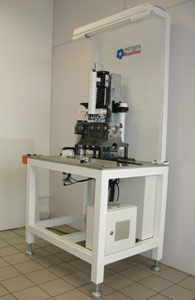

Brunitest de Bancada

No Brunitest de bancada, o bloco de motor vem até o equipamento para ser medido. Na operação em bancada, o Brunitest está integrado a um sistema de alimentação de peças para tornar o processo de medição prático, rápido e seguro. Esse sistema é composto por uma estrutura mecânica desenvolvida para acomodar e promover o deslocamento do bloco motor, com a passagem indexada por cada cilindro a ser inspecionado. A movimentação da mesa com o bloco de motor ocorre sobre guias lineares, garantindo leveza e segurança na operação. O processo de medição é  todo orientado por software e os módulos podem ser intercambiados facilmente. O Brunitest de bancada pode ser instalada tanto no chão de fábrica quanto em laboratórios sem a necessidade de qualquer adaptação.

  • Método não destrutivo, totalmente automatizado e informatizado.
  • Medição em 1/10 do tempo em relação ao fax filme.
  • Mapeamento completo do ângulo de brunimento sobre 360º do cilindro.
  • Análise detalhada com 100 vezes de ampliação óptica.
  • Dispensa materiais consumíveis e procedimentos demorados.
  • Dispensa utilização de acetona, que é material tóxico e controlado.
  • Medição diretamente sobre a peça, numa única etapa.
  • Medição de rugosidade sem a necessidade de utilização de complexos dispositivos de fixação ou de manobras necessárias para o posicionamento do rugosímetro no interior do cilindro.
  • Medição de ângulo entre riscos de brunimento e entre os riscos e o eixo do cilindro.
  • Relatórios gráficos 3D, histograma dos ângulos, diagnóstico de conformidade.
  • Armazenamento e recuperação de dados históricos a qualquer momento.
  • Portátil, permitindo o ensaio junto ao processo.
  • Equipamento calibrado e com rastreabilidade metrológica, em total conformidade às normas de qualidade como ISO9000 e ISO/TS16949.
  • Sistema de fácil automação, com opção para instalação em linha e inspeção 100%.
  • Baixíssimos custos de manutenção e rápido retorno de investimento.
  • Avaliação de superfícies brunidas de cilindros de motores de combustão, bombas e compressores, componentes hidráulicos, mancais, etc.
  • Avaliação da rugosidade de superfícies internas de cilindros.
  • Controle de qualidade do produto.
  • Avaliação de parâmetros para ajustes no processo de brunimento.
  • Avaliação indireta do estado das ferramentas de brunimento.
  • Aplicação em engenharia experimental, no teste e desenvolvimento de novos produtos.
Eixo vertical manual ou motorizado, com curso de 0 – 200 mm;

Área de medição por aquisição:

Modelo 360 Modelo 100x
Área de medição por aquisição 20 mm x 360º 0,9 x 1,3 mm
Incerteza de Medição do Ângulo ± 1,5º ± 0,2º

Software

Software de medição em plataforma MS Windows, com recursos para:

  • Filtragem digital de imagens para visualização de detalhes;
  • Mapeamento automático do ângulo de medição;
  • Análise detalhada da qualidade do brunimento;
  • Localização e medição da extensão de defeitos;
  • Emissão de relatórios numéricos e gráficos;
  • Armazenamento de resultados em banco de dados.

Brunitest de Bancada

Brunitest Portátil
